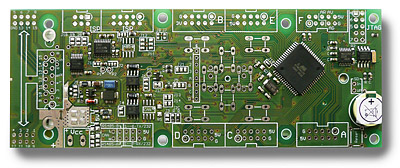

großes CAN-Bus-Mikrocontrollermodul mit AT90CAN128 , RS232, alle Ports rausgeführt, 128 KByte Flash, 4 KByte RAM

CAN BUS Mikrocontrollermodul mit AT90CAN128, RS232, alle Ports rausgeführt Entspricht dem Modul D072, aber ohne Display, optional mit Displayvorbereitung. Universalmodul für Entwicklung, Lehre und industriellen Einsatz


inkl. MwSt (19%)zzgl. Versandkosten
Lieferzeit:

auf Anfrage
Geschwindigkeit:
Uhrenquarz:
Echtzeituhr:
Komplettabschaltung:
RS232 Schnittstelle:
RS485 Schnittstelle:
Spannungsregler:
SD Kartenmodul:
Eingabegerät:
Anschlussbuchse:
Wannenstecker:
Displayvorbereitung:

Detaillierte Informationen für D-D071xoD3

detaillierte Produktbeschreibung

Das neue D071x ist ein multifunktionales CAN-Bus-Modul für Industrie, Entwicklung, Forschung und Lehre.
Das wir speziell für dieses Modul ein elegantes Handgehäuse und eine dazu passende Folientastatur anbieten, eignet es sich auch perfekt für kleinere und mittlere Serien.

Das Multibus-System erlaubt eine flexible Anpassung. Ob RS232, RS485, CAN, I²C oder SPI: Das D071x fühlt sich überall zu Hause.

Mit dem D071x lassen sich fast alle Wünsche erfüllen. Ein paar Beispiele:
  • Handgerät zum Auslesen von Messdaten an wechselnden Geräten
  • Handgerät zum Einstellen wechselnder Geräte
  • Datenlogging über einen langen Zeitraum auf SD-Karte (zum Lesen: einfach Karte abziehen und die Datei am PC z.B. mit einer Tabellenkalkulation auswerten).
  • Anzeigegerät für Zustandsdaten, Sensoren etc.
  • Wandler von einem Bus-System auf ein anderes (z.B. CAN <-> RS232 oder RS485<->RS232 etc.)
  • dezentrale Steuereinheit
  • etc. etc.
Um möglichst alle Anwendungsbereiche abdecken zu können, gibt es für das neue D071x eine Vielzahl an Optionen. Sie können IHR Modul maßschneidern. Dazu wählen Sie einfach am Anfang dieser Seite die notwendigen Optionen aus. Ihr Modul wird dann von uns entsprechend konfiguriert und wie bestellt geliefert. Wenn Sie nicht genau wissen, wozu eine Option gut sein soll, Klicken Sie einfach auf das blinkende Fragezeichen neben dieser Option.
Wenn Sie ein bestimmtes Einsatzgebiet im Auge haben, aber nicht genau wissen, welche Optionen hierfür die richtigen sind, rufen Sie bitte an. Wir beraten Sie gerne.

Das Handbuch (Version 1.06) des Moduls erhalten Sie hier zum Download (Achtung: fast 90 Seiten und knapp 8 MByte Dateigröße).

Eine Übersicht der Optionen des D071x:
  • Mikrocontroller mit 128 KByte Programmspeicher und 4 KByte RAM sowie 4 KByte Eeprom
  • 52 Ports des Mikrocontrollers für eigene Zwecke nutzbar (beliebig als Ein- oder Ausgänge nutzbar)
  • 8 Ports mit Analog-Digitalwandler (10 Bit) zum Auslesen analoger Werte (z.B. Temperatur etc.)
  • Vorbereitung auf brilliantes 2.1" Farb TFT Display mit einer Auflösung von 176x132 Pixeln und 65536 Farben möglich. Besonderheit: dieses TFT ist ein transflektives Display, d.h. es kann auch bei hellem Umgebungslicht und in der prallen Sonne abgelesen werden.
  • Displayhintergrundbeleuchtung ist durch den Mikrocontroller (d.h. also per Software) abschaltbar und/oder dimmbar
  • Elegantes Handgehäuse (optional mit Batteriefach) verfügbar, die Platine wurde auf das Gehäuse hin maßgeschneidert.
  • SD Kartenmodul mit auf dem Modul
  • Echtzeituhr Miniatur-Lithiumbatterie (Uhr und Datum laufen mehrere Jahre ohne Spannungsversorgung weiter und können bei Start des Controllers von diesem abgefragt und übernommen werden)
  • Batteriebetrieb / Akkubetrieb möglich (z.B. mit 3,6 Volt) - Details siehe Handbuch
  • Alle Wannenstecker sind STK500 / STK600 belegungskompatibel
  • 3 x Programmierschnittstellen: 6-poliger und 10-poliger ISP Stecker, JTAG Stecker
  • Eingabemöglichkeint: Joystick plus 4 Taster oder insg. 8 Taster oder optionale Folientastatur
  • 2 x RS232 serielleSchnittstelle
  • 1 x RS485 serielle Schnittstelle (max. können 2 serielle Schnittstellen gleichzeitig genutzt werden - also z.B. 1xRS485 und 1xRS232)
  • CAN-BUS-ready durch integrierten CAN Controller und CAN Transceiver
  • I²C BuS
  • SPI Bus
  • 9-poliger SubD Stecker für direkte RS232 Verbindung oder 15 poliger Multifunktionsstecker für 15 frei auswählbare Ein-/Ausgänge
  • vom Mikrocontroller aus dimmbare / abschaltbare Displaybeleuchtung serienmäßig

System bestehend aus
Atmel AVR Mikrocontroller, Eingabeeinheit, Dokumentation


Mit diesem Modul D071x erhalten Sie eine komplette Einheit, die auf minimalem Raum einen schnellen Risc-Prozessor, optional ein Farbdisplay, zwei RS232 Schnittstelle und eine Eingabeeinheit mit 7 Tasten (+Reset) beinhaltet. Nutzen Sie dieses entweder als komplettes Entwicklungssystem für Applikationen und/oder als Komplettmodul. Sämtliche Ports des Prozessors sind herausgeführt, Ihnen stehen also alle Möglichkeiten offen.

(ein komplettes Datenblatt erhalten Sie hier: http://www.atmel.com/dyn/resources/prod_documents/doc2467.pdf).
Einen Vergleich der verschiedenen Controller finden Sie hier: http://www.atmel.com/dyn/products/param_table.asp?family_id=607&OrderBy=part_no&Direction=ASC



Geliefert wird folgender Bausatz:
komplett aufgebautes und getestetes Modul mit doppelseitiger, durchkontaktierter Platine sowie den von Ihnen oben ausgewählten Optionen. Alles eingelötet mit Ausnahme von Tastern/Steckern.
  • Optional: Vorbereitung auf 2.1" TFT-Farbdisplay
  • 9 Taster zum Einlöten
  • Steckerleisten zum Einlöten
  • 1 Stück ISP Standard-Stecker (2x5 Wannenstecker) zum Einlöten, die restlichen 8 Wannenstecker können Sie bei Bedarf gegen einen geringen Aufpreis erhalten.
  • Tipps zum Einsatz und Anschluss


Techn. Daten:
Das gesamte Modul inkl. Display misst ca. 147 x 53 mm; Höhe ca. 8mm
Spannungsversorgung: ca. 3,5 bis 18 Volt, ca. 30-50 mA (ohne Display)
(weitere technische Daten: bitte klicken Sie am Anfang der Produktbeschreibung auf den Button "Technische Daten einblenden")
Das Handbuch des Moduls erhalten Sie hier zum Download (Achtung: über 70 Seiten und 5 Mbyte Dateigröße).

Beachten Sie die Varianten und die Mengenrabatte (ganz oben rechts)



Einen Vergleich aller verfügbaren Module finden Sie hier:
http://www.display3000.com/html/__vergleiche.html

Einen Vergleich der verschiedenen Mikrocontroller finden Sie hier:
http://www.atmel.com/dyn/products/param_table.asp?family_id=607&OrderBy=part_no&Direction=ASC

technische Daten

Allgemein
Hersteller: D071x
Jahr: 2011
Höhe (Max./ Min): k.A.
Maße (mind.) BxHxT: k.A.
Material: diverse
Schnittstellen
RS232: Ja
RS485: Ja
USB: k.A.
I2C: Ja
SPI: Ja
CAN: Ja (mit AT90CAN128)
Maße
Breite (mind.): k.A.
Tiefe/Dicke: k.A.
Höhe (mind.): ca. 10 mm inkl. Display
elektrische Daten
Ausgangssignale: 5 Volt
Eingangssignale: ca. 3 bis 5 Volt
Versorgungsspannung: 3 Volt - ca. 12 Volt
Strombedarf: ca. 30-65mA
µCModule
Mikrocontroller: ATMega128 oder optional ATMega2561 oder AT90CAN128
Programmspeicher: 128 KByte
RAM: 2 KByte
Eeprom: 2 KByte
Anzahl Ports: 52
