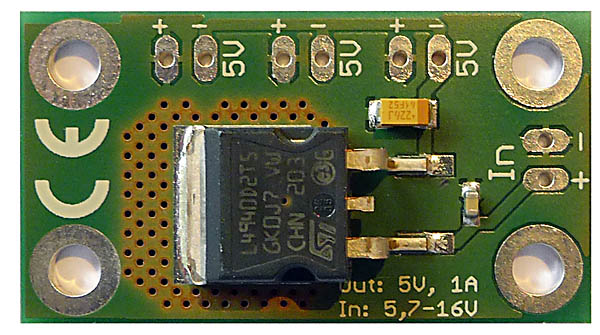

Spannungsreglermodul mit 5V Very Low Drop Längsregler
Eingang: 5,5 Volt bis 17 Volt (maximal 30V kurzzeitig)
Ausgang: 5V, max. 1,5 Ampere
3x Kontaktierungspunkte für Ausgangsspannung
thermale Anbindung: Kühlfläche auf der Rückseite zur evtl. Montage an Gehäusewände oder Kühlkörper
- Sicher gegen Verpolung der Eingangsspannung (bis max. -15 Volt)
- Kurzschlusssicherer Ausgang
- interne Temperatursicherung (schaltet ab wenn zu heiß und wieder ein wenn abgekühlt)
- Sehr geringer Ruhestrom
Sehr niedrige Drop Out Spannung:
bei 500mA Last: 0,25V typ
bei 1A Last: 0,4V typ
bei 1,5A Last: 0,6V typ
Achtung: Der Bestückungsdruck für die drei Ausgänge hat einen Fehler: + und - sind vertauscht (die Bedruckung des Eingangs dagegen ist i.O.).
Wir werden daher bei Auslieferung diese Bedruckung unkenntlich machen, damit bei Ihnen nicht versehentlich ein Fehler passiert. Den Masseanschluss erkennen Sie daran, dass das jeweilige Pad an die Massefläche der Platine angebunden ist.
