2,1" Farb TFT Display inkl. Stecker-/Buchse-Set für eigene Platinen

2,1" TFT Display mit Stecker und Gegenstecker.

Preis auf Anfrage
Speed-IT-up - Inhaber Hans-Peter Küsters
Wekeln 39
47877 Willich

Telefon: 02154/88275-10
Telefax: 02154/88275-22
Email: info@speed-IT-up.com
Lieferzeit:

ca.1 Woche

Detaillierte Informationen für D-X211

detaillierte Produktbeschreibung

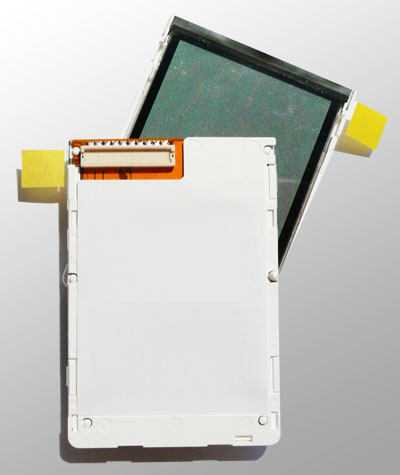

2.1" Farbdisplay für Ihre eigenen Mikrocontroller-Lösungen
Hier erhalten Sie nur das 2,1" TFT Display mit seinem SMD Stecker sowie den SMD Gegenstecker für Ihre eigenen Platinen.
Der Gegenstecker liegt im Reel für die automatische Bestückung vor. Eine Eagle-Datei des Layouts kann geliefert werden.

Nachdem wir dieses Display über 10 Jahre lang liefern konnten, wurde es von uns 2015 abgekündigt. Seit Herbst 2019 ist es nun nicht mehr bestellbar.
Sollten Sie Kunde von uns sein und ein Ersatzdisplay benötigen (z.B. weil Ihres beschädigt wurde), dann schreiben Sie uns bitte an - wir werden sicher eine Lösung finden

Alternativ bieten wir mit Display D-X200 ein steckerkompatibles Ersatzdisplay an, welches wesentlich heller ist und eine höhere Auflösung bietet. Eine dafür angepasste Displaylibrary ist verfügbar.


Geliefert wird:
  • Display, getestet inkl. SMD Connector
  • Gegenstück des SMD Connectors für eigene Platinen
  • Information über die Anschlussbelegung

Technische Daten:

Maße TFT Display:
Außenmaße Display: ca. 55 x 44 mm;
Höhe inkl. SMD Gegenstecker (d.h. Gesamthöhe Platinenoberseite bis Displayoberseite): ca. 5 mm
Die aktive Displayfläche beträgt ca. 42 x 31,5 mm;
Diagonal: 2,1" (52,5 mm)

Elektrische Daten:
Spannungsversorgung: 3 Volt, wenige µA
Spannungsversorung Beleuchtung: 10 bis 12 Volt, max. 15 mA
Spannung Mikroprozessorsignale: 2,8 bis 3,0 Volt
132x176 Pixel
65.536 Farben

(weitere technische Daten: bitte klicken Sie am Anfang der Produktbeschreibung auf den Reiter "Techn.Daten")

Informationen über die Ansteuerung des Displays sind nur in Verbindung mit einem Displaymodul (D012, D071, D072, D074) erhältlich.


technische Daten

Allgemein
Hersteller: X211
Jahr: 2013
Höhe (Max./ Min): k.A.
Maße (mind.) BxHxT: k.A.
Material: diverse
Schnittstellen
SPI: Ja
Maße
Breite (mind.): k.A.
Tiefe/Dicke: k.A.
Höhe (mind.): ca. 5 mm
elektrische Daten
Eingangssignale: 2,8-3,0 Volt
Versorgungsspannung: 2,8-3,0 Volt, Beleuchtung: 12 Volt
Strombedarf: Display: wenige µA; Beleuchtung: 15mA
Display
Infos  Displaytyp: aktives TFT, transflektiv
Displaygröße: 2,1"
Anzahl Farben: 65.536
Auflösung: 176x132 Pixel
Grafikcontroller: integriert
Display RAM: 46 KByte
Ansteuerung: 8/16 Bit seriell (SPI)
