1,5" Farb TFT Display X150 inkl. Connector-Platine mit Lötpads und aufgelötetem Spezialstecker

ohne Software nur Display und Platine - Sonderpreis


Lieferzeit:

Momentan nicht lieferbar

Detaillierte Informationen für D-X152

detaillierte Produktbeschreibung

Connectorplatine zwischen Farb TFT Display und jedem beliebigen Mikrocontroller oder Roboter oder PC etc.

Geliefert wird fertige Connectorplatine mit Lötpunkten im 2.54 mm Raster (inklusive 65.536 Farben TFT Display) sowie die Steckerbelegung. Bei diesem Artikel ist keine Software und keine weitere Dokumentation enthalten.

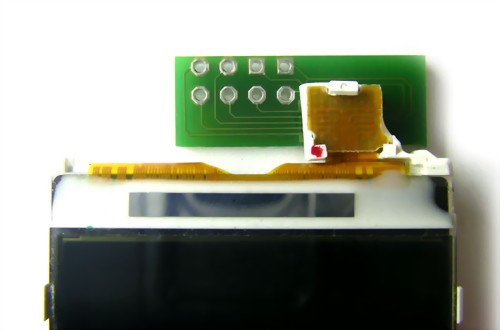

Info: Das Löten dieses kleinen Steckers ist mit normalen Mitteln kaum möglich, daher haben wir diese kleine Verbindungsplatine entwickelt.

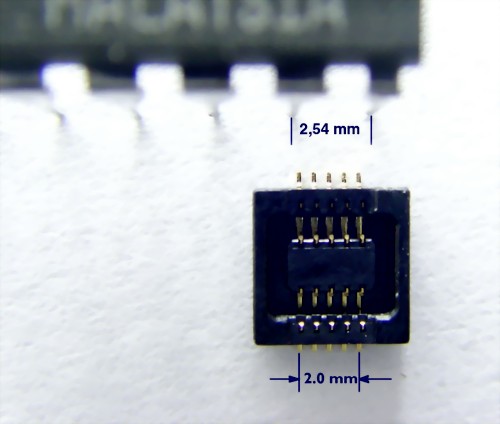

Ein Foto soll die Problematik verdeutlichen. Auf dem folgenden Foto erkennen Sie oben den Rand eines "normales" ICs mit Beinchen im 2,54 mm Raster. Darunter liegt der spezielle Displaystecker. Diesen Stecker zu löten bedeutet 5 Leiterbahnen auf 2,0 mm zu löten.

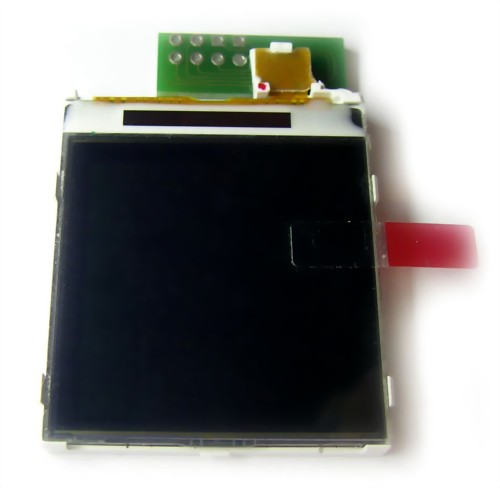

Wer sich nicht an die wirklich schwierige Arbeit machen möchte, den Spezial-Miniaturstecker zu löten, ist mit dieser Platine perfekt bedient. Einfach nur Display aufstecken, fertig.

Und der Stecker ist wirklich schwer zu löten: 0,5 mm Pitch hören sich erstmal einfach an. Aber nun stellen Sie vor, zwischen zwei üblichen IC-Beinchen verlaufen 5 Leitungen die einzeln mit dem Connector verlötet werden müssen (also 5 Lötstellen auf 2,0 mm). "Normale" SMD-Bauteile erscheinen dagegen wie Hochhäuser.



Geliefert wird:
  • Display, getestet
  • Connector-Platine mit aufgelötete, Spezialstecker, getestet
  • Information über Anschlussbelegung

Techn. Daten:
Das Display mißt ca. 47 x 35 mm; die diagonale Arbeitsfläche des Displays beträgt 1,5" (38mm)
Spannungsversorgung: 3 Volt, wenige mA
Spannungsversorung Beleuchtung: 6,5 bis 8,4 Volt
Spannung Mikroprozessorsignale: 2,8 bis 3,3Volt
132x132 Pixel
65.536 Farben

Das das Display äußerst empfindlich ist, empfehlen wir zuerst einmal dringendst den Kauf eines Komplettmoduls. Ohne ein garantiert funktionierendes Modul wird es schwer sein, zu erkennen, ob Probleme an der Software oder einem bereits defekten Display liegen. Unser Tipp: Erst die Software / Hardware mit einem fertigen Modul ans Laufen bekommen, dann kann später auf diese kleinen Platinen umgestiegen werden.

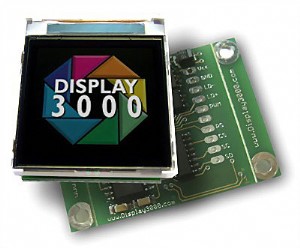

Foto: Artikel D011 mit Ansteuerelektronik etc.


Verwechseln Sie dieses Display bitte NICHT mit den anderen, häufig am Markt anzutreffenden STN Displays mit nur 4.096 Farben. Dieses hier ist ein TFT mit 65.536 Farben und hat eine dramatisch bessere Bildqualität. Kein Flimmer, keine verwaschenen Farben!

Achtung: Die Verfügbarkeit dieses speziellen 1.5" TFT Display läuft aus. Wir akzeptieren hier nur noch Bestellungen von bestehenden Kunden (z.B. um die Ersatzteillieferung zu ermöglichen). Es sind nur noch Einzelbestellungen (1 Stück) möglich. Wir können einen Ersatztyp anbieten mit gleichen Maßen und elektr. Merkmalen - dies bedingt jedoch die Bestellung von mind. 50 Stück durch Sie. Der Ersatztyp bedarf u.U. einer geringen Anpassung der Displaylibrary (entsprechende Informationen erhalten Sie dann von uns), zudem ist dieses Display dann ein LCD und kein TFT mehr: die Bildqualität ist etwas schlechter.



technische Daten

Allgemein
Hersteller: X152
Jahr: 2011
Höhe (Max./ Min): k.A.
Maße (mind.) BxHxT: k.A.
Material: diverse

folgende Produkte ergänzen diesen Artikel:

1,5" Farb TFT Display solo, 132x132 pix, 65.536 Farben

Zusatzdisplay ohne weiteres Zubehör, ohne Software und Dokumentation e...
Lieferzeit:

3-5 Tage, nur für bestehende Kunden

1,5" Farb TFT Display X150 inkl. Spezial-Connector ! Superangebot!

Zusatzdisplay inkl. des selten zu erhaltenen Spezialsteckers zum Auflö...
Lieferzeit:

3-5 Tage, nur für bestehende Kunden

1,5" Farb TFT Display, 132 x 132 Pixel, mit Miniaturplatine und Power ...

inkl. doppelseitiger Miniatursteckerplatine für Ansteuerung, inkl. Sof...
Lieferzeit:

z.Zt. nicht lieferbar

Display Spezial-Connector für 1.5" Display; Hirose DF23-10DS-0.5V

SONDERPREIS! Mindestabnahme 10 Stück
Lieferzeit:

ca. 1-2 Tage
Sonderpreis
solange der Vorrat reicht
%

Miniatur Connectorplatine DF23 für 1,5" Farb TFT Display

inkl. doppelseitiger Miniatursteckerplatine für Ansteuerung
Lieferzeit:

ausverkauft - wird nicht neu produziert
%
